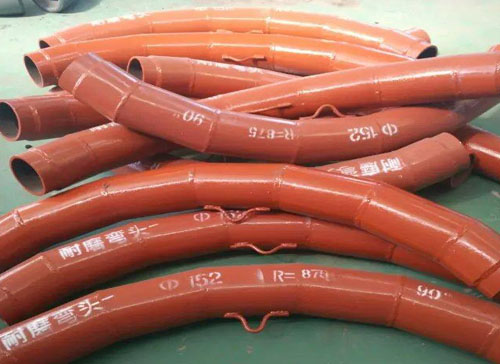

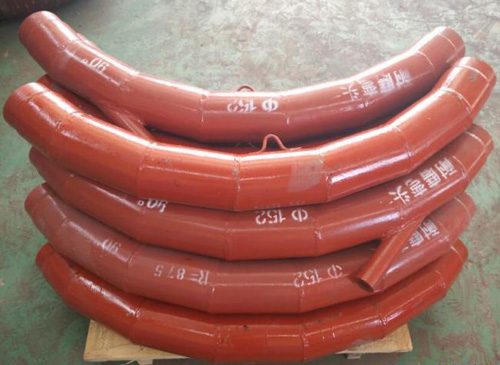

陶瓷復合耐磨彎頭
日期:2015-05-26 11:47 關注: 次 標簽:耐磨陶瓷彎頭
產品介紹
陶瓷復合耐磨彎頭是復合材料。采用自蔓延方法在鋼管內壁復合A1203陶瓷，形成陶瓷一鋼復合管。在電廠中作為輸送煤粉彎管和灰粉彎管使用，其使用壽命為20#鋼管的15倍以上，耐磨合金鑄鋼管的5倍。在礦山、電廠、化工、鋼鐵及水泥等行業采用管道輸送物料，有干粉輸送，也有漿料輸送。管道由此承受著物料的沖蝕磨損，以及料漿的腐蝕和氣蝕作用，加速鋼管的磨損失效.尤其是彎頭，送灰彎頭使用壽命30天，也有可能不過120天。為了提高鋼管的使用壽命，開發了耐磨陶瓷彎頭（陶瓷復合管），并在實際生產中得到了應用。
性能參數
溫度范圍：-30～800℃硬度：1100～1400HV
壓潰強度：350～400MPa
抗壓剪切強度：15MPa
粗糙度：DN≤150為0.35，DN＞150為0.12
線膨脹系數：8.5～9
電廠管路中不同彎頭的使用情況對比
10萬KW機組，使用煤炭粉達45%，每管每小時送粉42t| 材料 | （公稱直徑/mm）×（管厚/mm） | 使用情況 |
| 20鋼管 | DN350×10 | 1個月磨穿 |
| 高鉻合金鑄鋼管 | DN350×25 | 11個月磨穿 |
| 夾套式鑄石管 | DN350×55 | 23個月磨穿 |
| 陶瓷復合管 | DN350×14 | 已用24個月，只磨穿0.2mm |
氣力輸送干灰，74t/h，流速為2m/s，質量分數為28%，位置在進灰?guī)旃諒澨?/span>
| 20鋼管 | DN150×10 | 3個月磨穿 |
| 高鉻合金鑄鋼管 | DN150×20 | 5個月磨穿 |
| 夾套式鑄石管 | DN150×50 | 12個月磨穿 |
| 陶瓷復合管 | DN150×11 | 已用24個月，只磨穿0.15mm |
輸送鐵礦精粉耐磨對比實驗
| 材料 | 時間 | 磨損掉尺寸 | 平均年磨損率 |
| 陶瓷復合管 | 1994年4月-1997年4月 | 0.12 | 0.04 |
| 20#鋼管 | 1994年-1997年4月 |
翻身一次 換管一次 共21mm |
7 |
陶瓷復合耐磨彎頭在金屬礦山上使用，其耐磨性比同壁厚的無縫鋼管高15倍以上。在鐵精礦粉的箱送管路中運行3年后，無縫鋼管的磨損為27mm，而陶瓷一鋼復合管僅磨損0.1mm。
規格(部分尺寸)
|
公稱內徑 DN |
外徑 ф |
鋼厚度 | 陶瓷厚度 |
曲率半徑 R |
進口加長 L1 |
出口加長 L2 |
90° 理論重量 |
60°(kg) 理論重量 |
45°(kg) 理論重量 |
30°(kg) 理論重量 |
22.5°(kg) 理論重量 |
| DN50 | 73 | 8 | 4 | 500 | 200 | 300 | 22 | 17 | 15 | 13 | 12 |
| DN65 | 89 | 8 | 4 | 650 | 200 | 300 | 32 | 25 | 21.5 | 18 | 16 |
| DN80 | 102/108 | 8 | 4 | 800 | 200 | 300 | 43/45.5 | 33/35 | 28/29.5 | 22.5/24 | 20/21 |
| DN100 | 121/127 | 8 | 4 | 1000 | 200 | 300 | 61/64 | 45.5/48 | 38/40 | 30/32 | 26/27.5 |
| DN125 | 146/152 | 8 | 4 | 1250 | 200 | 300 | 89/92.5 | 65/68 | 53/55.5 | 41.5/43 | 35.5/37 |
| DN150 | 180 | 10 | 5 | 1500 | 200 | 300 | 158 | 114.5 | 93 | 71 | 60 |
| DN175 | 203 | 10 | 5 | 1500 | 200 | 300 | 179.5 | 130 | 105 | 81 | 68 |
| DN200 | 232 | 10 | 5 | 1500 | 200 | 300 | 206 | 150 | 121 | 93 | 78 |
| DN225 | 253 | 10 | 5 | 1500 | 200 | 300 | 226 | 164 | 133 | 101.5 | 86 |
| DN250 | 280 | 10 | 5 | 2000 | 200 | 300 | 320 | 228 | 182 | 136 | 113 |
| DN275 | 299/310 | 10 | 5 | 2000 | 200 | 300 | 342/355 | 244/253 | 195/202 | 145/151 | 121/125 |
| DN300 | 325/343 | 12 | 5 | 2000 | 200 | 300 | 445/471 | 317/335 | 253/267 | 190/200 | 157/166 |
| DN325 | 351 | 12 | 5 | 2000 | 200 | 300 | 483 | 343 | 274 | 205 | 170 |
| DN350 | 377 | 12 | 5 | 2000 | 200 | 300 | 520 | 370 | 295 | 220 | 183 |
| DN375 | 402 | 12 | 5 | 2000 | 200 | 300 | 555 | 395 | 315 | 235 | 196 |
| DN400 | 426 | 12 | 5 | 2500 | 200 | 300 | 715 | 505 | 398 | 292 | 240 |
| DN425 | 450 | 12 | 5 | 2500 | 200 | 300 | 757 | 533 | 421 | 310 | 253 |
| DN450 | 480 | 12 | 5 | 2500 | 200 | 300 | 810 | 570 | 450 | 331 | 271 |
| DN500 | 530 | 12 | 5 | 2500 | 200 | 300 | 895 | 631 | 500 | 366 | 299 |
| DN550 | 600 | 16 | 5 | 2500 | 100 | 100 | 1255 | 857 | 658 | 460 | 360 |
| DN600 | 630 | 16 | 5 | 2500 | 100 | 100 | 1320 | 901 | 691 | 482 | 377 |
| DN700 | 730 | 16 | 5 | 2500 | 100 | 100 | 1534 | 1047 | 805 | 561 | 440 |
| DN750 | 800 | 16 | 5 | 2500 | 100 | 100 | 1685 | 1151 | 883 | 616 | 482 |

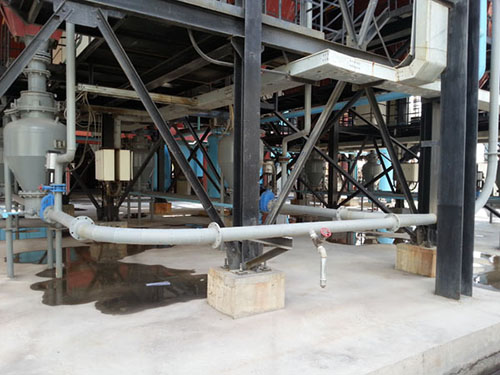

電廠鍋爐氣力輸送系統中使用的陶瓷復合耐磨彎頭效果圖
聲明：本文中所有內容均只適用于參考，陶瓷復合耐磨彎頭性能、尺寸、價格等詳情，請聯系我們，電話：15895154668。
